【低壓制櫃設計】低壓制櫃的間隔和形式（Segregation & Form of LV Switchboard）

為了在安裝、調試、以及後期的維修保養過程中更加安全，低壓制櫃一般都會採用間隔設計（segregation/separation）。目的是在對低壓制櫃某一部分進行維修、檢查等工作時，整個制櫃仍可能帶電。間隔是為了防止工作室不慎接觸其他帶電部分，或者從施工裝置掉落物件到相鄰的裝置或其他部分，而導致危險性的事故。而且內部間隔可以在制櫃出現故障時限制不正常現象的蔓延。

間隔的方法

內部間隔一般採用絕緣板、鋼板等材料製作成為屏障，把制櫃分隔成不用功能的“倉”。間隔主要分隔制櫃的每一個功能單元（function unit）、匯流排（busbar）、接線端子（terminal for external conductors）等。function units 一般包括 protective device、reley、battery charger、surge protection device、metering device、switch、ATS 等設備。

間隔的形式

Form 1

最基本的形式，內部完全沒有間隔。一般LMCP會採用該形式，但有些私人的項目的技術說明會特別要求用更高的形式。

要求：Main busbar、distribution busbar、function units、terminal 中間沒有間隔。

Form 2

這種形式的間隔主要將Main busbar和其他設備分隔。Form 2 具體又分兩種情況：

 Form 2a 要求：Main busbar + terminal 和 distribution busbar + function units 分隔。

 Form 2b 要求：Main busbar、terminal 和 distribution busbar + function units 分隔。

香港現時低壓制櫃很少見到Form 1和2的制櫃。



Form 3

這種形式的間隔主要是再將每個function unit分隔出來。Form 3 具體又分兩種情況：

 Form 3a 要求：Main busbar + terminal 和 distribution busbar + function units 分隔，而且每一組distribution busbar + function units 之間也進行分隔。

 Form 3b 要求：Main busbar、terminal 和 distribution busbar + function units 分隔，而且每一組distribution busbar + function units 之間也進行分隔。

由此可見無論是form 2或者form 3，a、b情況的主要區別是：b情況相較a情況是再把terminal跟main busbar分隔開來。

Form 4

這種形式的間隔主要是在form3每個function unit獨立分隔的基礎上，再將每個terminal分隔出來。Form 4 具體又分兩種情況，由於Main busbar已經跟terminal進行分隔，因此Form4a和Form4b這時的最主要的區別並不在於Main busbar和terminal有沒有分開，而是terminal有沒有跟function unit分隔，因此：

 Form 4a 要求：Main busbar、 terminal 和 distribution busbar + function units 分隔，而且每一組distribution busbar + function units 之間也進行分隔。

 Form 4b 要求：Main busbar、terminal、 distribution busbar、 function units 分隔，而且每一組distribution busbar + function units 之間也進行分隔。

香港建築物制櫃常見的Form及規格要求（重點來了！！！）

香港現時政府建築物的技術要求中，市電的低壓制櫃及發電機低壓制櫃要求採用Form 3b分隔。

水務署(WSD)機電設計的規格標準中，低壓制櫃要求採用Form 4分隔。

大家需要留意的是，除了低壓制櫃有Form種類的區分、LMCP、MCCB其實也有Form的區分。而且，水務署進一步要求MCCB箱要採用Form 3b的形式，這一點大家常常會忽略。而對於MCB箱，並沒有Form的要求。

當然，低壓制櫃、電動機控制櫃（MCC）、LMCP櫃最終採用那種形式的分隔，要按照用戶的最終決定。對於大部分私人的發展項目或者大型非政府項目，常常會要求市電（Nomral）低壓制櫃採用Form 3b、緊急（Essential）低壓制櫃採用Form 4的形式。我們從下面機場管理局（AA）關於三跑項目（3rd Runway Porject）的技術規格說明中也可以看到相關對於低壓制櫃和MCC的Form要求。

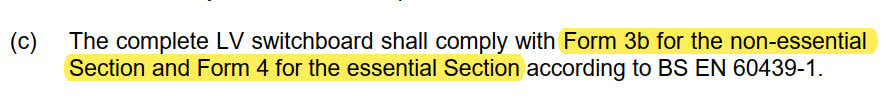

AA對於低壓制櫃的Form要求：

AA對於MCC櫃的Form要求：

包括（基本要求：Form 3；防排煙風扇的部分：Form 4；固定供電予FCU可以為：Form 2；固定供電不超過30A的設備可以為：Form 2）：

低壓制櫃（Form 3b）中分隔Function Unit 和 Terminal的間隔：

低壓制櫃（Form 3b）中分隔Distribution Busbar 和 Outgoing Terminal的間隔：
